RFHM-T15W

바닥난방

FLOOR HEATING SYSTEM

전자파 차폐, 병렬회로 구조,

30년 이상 강한 내구성의 친환경

고효율의 바닥난방 시스템입니다.

RFHM-T15W

바닥난방용 매트

Under Floor Heating Mat Series

Technical Specification
케이블 구조 Conductors	Triple twisted Conductors
전압 Using Voltage	220V (Vmax: 240V)
출력 Norminal Power Output	15W/m (at 10℃ in Air)
최대 발열 온도 Max. Maintenance Temperature	65℃ (at 20℃ in Air)
최대 노출 온도 Max. Exposure Temperature	105℃
직경 Diameter	3.5㎜
관련 규격 Related Standards	IEC 800-30
인증 Certificate	CE, Q, CU(EAC), KC, KOTRA Global Brand

특징 Characteristics

라온의 히팅 매트는 타일 접착제를 최소화하여 타일설치가 가능하여 비용 절감효과가 높습니다.
또한 설치가 매우 간편하여 대량 설치시 인건비를 최소화 할 수 있습니다.

99-safety 10-year triple-mark

적용 Application

주택, 사무실, 식당, 공장, 호텔, 기숙사 등 주거 및 상업공간

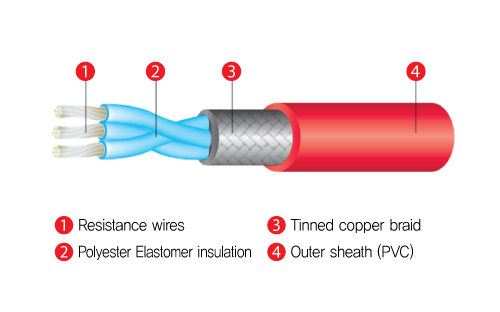

케이블 구조 Cable Structure

장점 Advantage

저렴한 경제성
저렴한 초기 설치비와 가스 등유 등의 석유류의 유한자원보다 저렴한 전기에너지 사용으로 높은 경제성 실현

안락한 실내환경 제공
인체에 가장 유익한 두한족열, 즉 머리는 시원하고 다리는 따뜻한 실내 환경 조성이 가능해짐

다양한 현장에 맞는 높은 활용성
설치환경에 따라 모양이나 형태를 변형시켜 현장에 적합하게 설치가 가능

반영구적 수명
절연성, 내구성이 강화된 절연재질 사용으로 제품 수명을 극대화 함

전자파(자기장)를 99% 차단한 인체 친환경 특허제품

안전성
전자파(자기장)를 99% 차단한 인체 친환경 구조 특허제품

TRIPLE MULTI-STRAND CONDUCTORS, PE INSULATED, TINNED PLATED BRAID, PVC SHEATH, MAT, IEC 800-30						Ready made to length with 2meter cold lead SPYDERECO Heating Mat for floor warming
Model	R(Ohm)	매트폭(M)	매트길이(M)	면적(㎡)	케이블길이(m)	직경(mm)	Watt/Sqm	발열량(W)	전류(A)	전압(V)
1M(0.5sqm)	705.33	0.5	1	0.5	5	3.5	150	75	0.3	230
2M(1sqm)	352.67	0.5	2	1	10	3.5	150	150	0.7	230
4M(2sqm)	176.33	0.5	4	2	21	3.5	150	300	1.3	230
6M(3sqm)	117.56	0.5	6	3	31	3.5	150	450	2.0	230
8M(4sqm)	88.17	0.5	8	4	42	3.5	150	600	2.6	230
10M(5sqm)	70.53	0.5	10	5	52	3.5	150	750	3.3	230
12M(6sqm)	58.78	0.5	12	6	62	3.5	150	900	3.9	230
14M(7sqm)	50.38	0.5	14	7	73	3.5	150	1050	4.6	230
16M(8sqm)	44.08	0.5	16	8	83	3.5	150	1,200	5.2	230
18M(9sqm)	39.19	0.5	18	9	94	3.5	150	1350	5.9	230
20M10sqm)	35.27	0.5	20	10	104	3.5	150	1500	6.5	230

설치구조 Installation Structure

wire_4

wire_1

더 자세한 정보는 카다로그와 메뉴얼을 참고하세요
